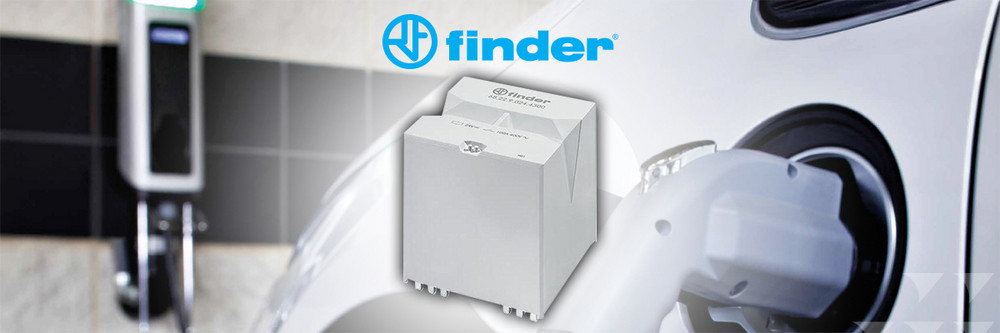

Commutare 100 Amp con il relè di potenza per PCB 68.22 di Finder

Puoi fare affidamento sul relè di Finder per applicazioni come stazioni di ricarica o per le quali sono necessarie prestazioni elevate. I relè della serie 68.22 sono in grado di commutare 100 Amp a 400 VCA, presentano morsetti per PCB, una bobina per 12 o 24 VCC e sono disponibili direttamente nel nostro magazzino. Pavol Buhla, specialista di prodotto di SOS electronic, ha preparato l’articolo sui relè della serie 68.22 di Finder.

Commutazione di alte correnti con relè per PCB

Non è del tutto comune che nei circuiti elettronici fluiscano correnti di 100 Amp, né è comune che queste vengano gestite su circuiti stampati. Ma i tempi e le esigenze cambiano, ed è per questo che Finder ha ideato una nuova serie di relè di potenza.

La semplice commutazione dei contatti non è più sufficiente. Il cambiamento principale riguarda il fatto che la commutazione è il risultato dell’elaborazione di vari segnali provenienti da molti sensori che vengono elaborati dal processore. Il modo più semplice per implementare un modulo così intelligente è farlo su un circuito stampato. La soluzione arriva dalla serie 68.22 di relè di potenza di Finder, con due contatti di commutazione in grado di gestire fino a 100 ampere.

Commutare 100 Amp con il relè di potenza per PCB 68.22 di Finder

Questi relè della serie 68.22 di Finder sono gli unici nel nostro magazzino in grado di commutare fino a 100 ampere a 400 VCA e sono progettati per il montaggio su PCB. Sono disponibili a magazzino una versione 68.22.9.012.4300 a 12 VCC e una versione 68.22.9.024.4300 a 24 VCC.

Le applicazioni più comuni per i relè della serie 68.22 di Finder sono:

●       generatori di potenza;

●       generatori di riserva;

●       pompe di controllo;

●       invertitori;

●       ascensori;

●     colonnine di ricarica per auto elettriche.

Per quanto concerne le stazioni di ricarica, i relè di questa serie sono adatti per la ricarica trifase fino a 55 kW. La tensione di esercizio nominale è di 400 VCA, fino a un massimo di 690 VCA. Il carico attivo nominale (tipo AC1) raggiunge fino a 40.000 VA per contatto.

Commutare 100 Amp con il relè di potenza per PCB 68.22 di Finder

Caratteristiche e vantaggi del relè della serie 68.22 di Finder:

●       relè di potenza per PCB;

●       due contatti di commutazione (2 NO);

●       corrente di commutazione nominale: 100 Amp;

●       corrente di commutazione massima (1ms): 300Amp;

●       carico nominale: 40 kVA;

●       tensione della bobina: 12 o 24 V CC;

●       durata elettrica a 100Amp: 30.000 cicli;

●       dimensioni: 52,5mm x 52,5mm x 57.5mm;

●       gamma di temperatura di funzionamento: -40+70°C (fino a 80°C in modalità risparmio energetico)

68.22.9.024.4300
68.22.9.024.4300
Relé industriale
Power Relay 24VDC 2a 100A 400VAC 200Ohm AgSnO2 PCB
Numero.ord: 373560
FINDER
1 pz+
46,53 €
10 pz+
38,78 €
ORDINE:
  • AGGIUNGI AL CARRELLO
  • Ottieni preventivo
  • Aggiungi ai preferiti
  • Aggiungi a elenco di controllo
  • Aggiungi articolo alla lista di confronto
68.22.9.012.4300
68.22.9.012.4300
Relé industriale
Power Relay 12VDC 2a 100A 400VAC 50Ohm AgSnO2 PCB
Numero.ord: 373552
FINDER
1 pz+
46,53 €
10 pz+
38,78 €
ORDINE:
  • AGGIUNGI AL CARRELLO
  • Ottieni preventivo
  • Aggiungi ai preferiti
  • Aggiungi a elenco di controllo
  • Aggiungi articolo alla lista di confronto

Per ulteriori informazioni tecniche sui relè di potenza della serie 68.22 di Finder consulta la scheda tecnica sul nostro sito web. Se hai bisogno di ulteriori informazioni sui prodotti Finder, non esitare a contattarci all’indirizzo sales@soseectronic.com
